爆破片为一次性的泄压装置，在设定的爆破温度下，爆破片两侧压力差达到预定值时，爆破片即可动作（破裂或脱落），并泄放出流体，用以在出现压力异常升高时，RCO、RTO 装置设备本体不受损坏。爆破片选型不合适，可能会造成运行时异常泄露、压力异常时不能有效保护等问题。
现将爆破片选用整理如下，请参考。
1、爆破片主要类别/型式及选用概述

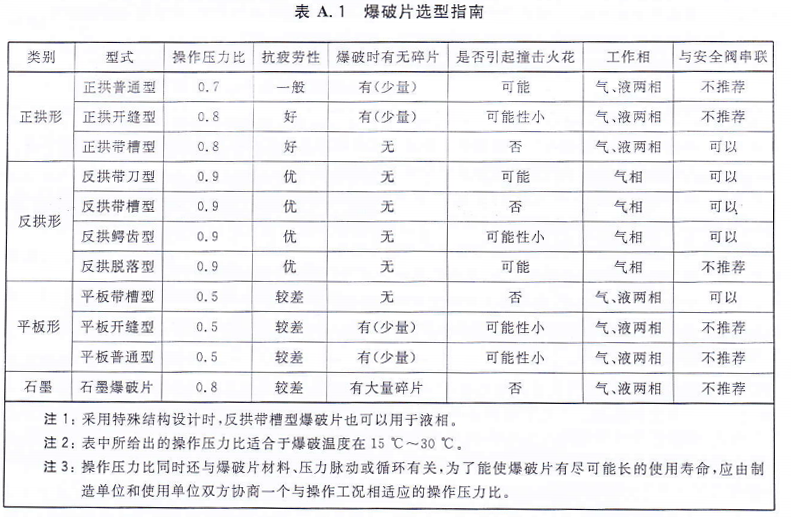

根据选用指南，RTO、RCO设备常用的为平板形爆破片，在管道等有脉冲载荷工况下，可选择正拱形或反拱形。
2、爆破片主要参数及选择
2.1 爆破片主要参数
爆破片主要参数有：泄放口径、设计爆破压力、设计爆破温度、爆破片材料等。

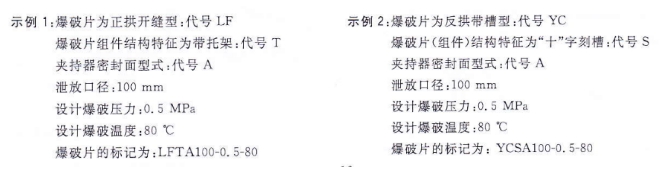

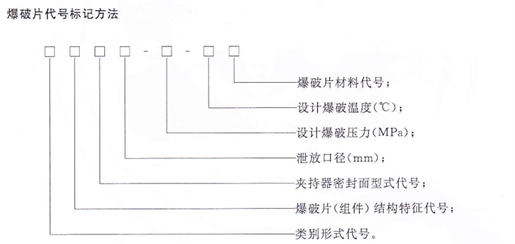

2.2爆破片代号及标记方法
2.3 爆破片泄放口径
爆破片泄放量计算，按GB567-2012-2 附录C要求进行计算。
2.4 爆破片爆破温度选择
爆破温度为爆破片达到爆破压力时膜片壁面的温度。RCO、RTO装置爆破片通常设有保温措施，膜片壁面的温度一般小于100℃。
2.5 爆破片材质选择
常用的爆破片主要分为3层，分别为金属层/密封膜/金属层组成。

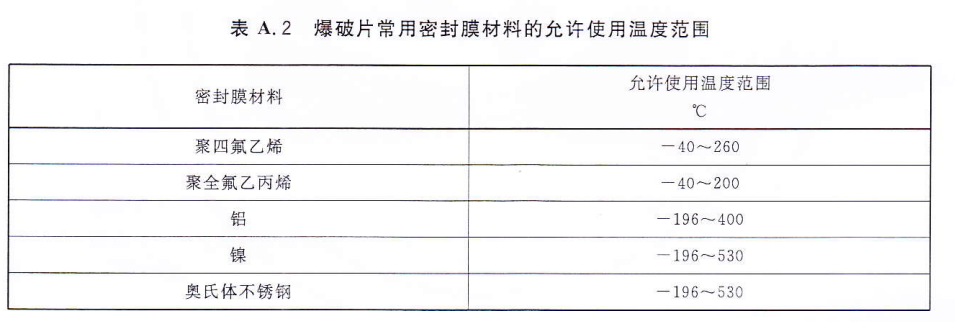

1）常用密封膜材料运行使用范围如下表：
根据使用温度，常选用的材质为聚四氟乙烯。
2）常用金属层材料运行使用温度如下表：
金属层材料选用不仅要根据温度选择，也需要根据接触介质的腐蚀性进行选择。常用的为奥氏体不锈钢。
2.6 爆破片爆破压力选择
最小爆破压力需要根据爆破片型式、载荷性质、工作压力进行选择，如平板型爆破片、静载荷条件、工作压力5kPa，则须选择最小爆破压力≥10kPa。
详见下表：
