在化工企业中不乏需要电缆桥架的敷设，其中电缆桥架的安装主要有吊顶安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装、沿电缆沟及管道支架安装等。安装所用支（吊）架可选用成品或自制。支（吊）架的固定方式主要有预埋铁件上焊接，膨胀螺栓固定等。施工时要按国家标准设计进行，一般要求如下。
一、金属线槽布线
1、金属线槽布线适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但不应采用对金属线槽有严重腐蚀的场所。
2、同一回路的所有相线和中性线，要敷设在同一金属线槽内。同一路径无防干扰要求的线路，可敷设于同一金属线槽内，线槽内电线或电缆的总截面（包括外护层）不应超过线槽内截面的20％，载流导线不宜超过30根。控制、信号或其他相类似的线路，电线或电缆的总截向下应超过线槽内截面的50％。
3、金属线槽倾斜或垂直安装时，应采取措施防止电线或电缆在线槽内移动。
4、由金属线槽引出的线路，可采用金属管，硬质塑料管、半硬塑料管、金属软管等布线方式。电线或电缆在引出部分不得有损伤。
5、线槽要平整、无扭曲或变形，内壁光滑无毛刺。
6、金属线槽应要接地或接零，但不应作为设备的接地导体来使用。
二、 电缆桥架布线
1、在室内采用电缆桥架布线时， 其电缆不应有易延燃材料外护层。
2、在有腐蚀或特别潮湿的场所采用电缆桥架布线时， 应根据腐蚀介质的不同采取相应的防护措施。
3、电缆桥架（托盘）水平安装时的距地高度一般要高于2.5m，垂直安装时距地2m以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室，电气竖井、技术层等）内时除外。
4、电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1. 5～3m。垂直敷设时，其固定点间距不宜大于2m。
5、几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑干扰、维护、检修距离。
6、在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：控制电缆不应大于50％，电力电缆不应大于40％。
7、下列不同电压，不同用途的电缆，不宜敷设在同一层桥架上：
1） 1kV 以下和 lkV 以上的电缆。
2） 同一路径向一级负荷供电的双路电源电缆。
3） 一般照明和应急照明的电缆。
4） 弱电和强电电缆。如受条件限制需安装在同一层桥架上时，应用隔板隔开，线与线间隔应该大于200mm。

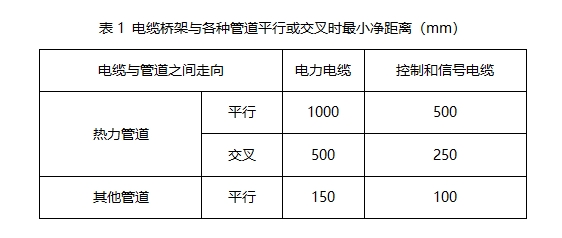

8、电缆桥架与各种管道平行或交叉时，其最小净距离应符合表1的规定。
9、电缆桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。
10、电缆桥架内的电缆应在下列部位进行固定。垂直敷设时，电缆的上端及每隔1.50～2m处。水平敷设时，电缆的首、尾两端、转弯及每隔5～10m 处。电缆桥架与各种管道的最小净距管道类别平行净距（m） 交叉净距（m）一般工艺管道 0.4 -0.3具有腐蚀性液体（或气体）管道0.5- 0.5热力管道有保温层0.5- 0.5热力管道无保温1.0 -1.0。
11、电缆桥架内的电缆应在首端、尾端、转弯及每隔50m 处，设有编号、型号及首、尾点等标记。
12、电缆桥架在穿过防火墙及防火楼板时，应喷防火漆并采取隔离措施。
三、金属桥架安装时接地要求
金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PN）或接零（PEN）可靠，且必须符合下列规定：
1、金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接。
2、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm²。
3、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺母或防松垫圈的连接固定螺栓。
以上是电缆桥架的安装要求，大家可以参考设计。
