喷淋洗涤工艺是废气治理中的常用工艺,工艺正常运行的前提之一是选用的循环水泵满足设计要求,喷淋洗涤工艺中循环泵的常规选择为离心泵。在实际应用过程中,常因为离心泵进口水位问题出现水泵无法应用的情况。当循环水水位低于泵进口位置时,普通离心泵运行过程中极易出现汽蚀问题,针对该种情况,离心泵选用时应该选用自吸式离心泵。

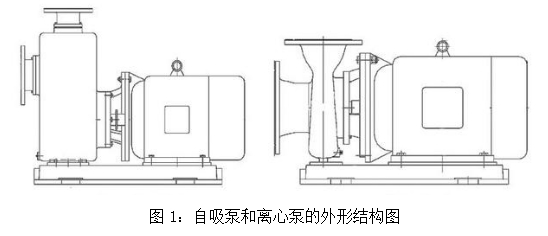

自吸泵是为方便吸水而改良设计的一种特殊形式的离心泵。相比普通离心泵,自吸离心泵的泵腔相对较大(左图),并且进水口相对较高(左图),这有利于泵腔内存储液体,以方便泵在下一次启动时能即时排除液体后在泵腔产生一个真空区域,从而实现了自吸泵的吸水。

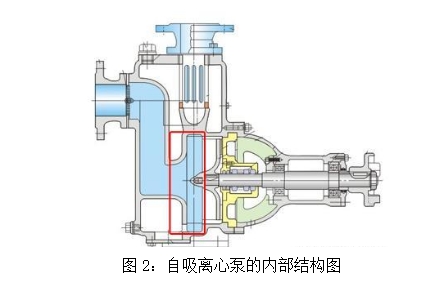

我们知道了自吸泵实际上就是特殊结构的离心泵,最大区别在于吸水口和泵腔。下图2可以看出:自吸离心泵的泵腔经过了加大并且入水口较高,可以确保被抽液体(蓝色部分)随时充满泵腔和叶轮间隙,当水泵启动叶轮旋转把液体甩出泵壳后,蓝色液体部分立即成为真空区域,如果水泵进水口连接了被抽液体,在大气压的作用下,被抽液体就会被压入到泵腔内,这就是自吸泵的吸水过程。
自吸泵的这个吸水过程实际上和普通离心泵的吸水过程一致,因此,自吸泵的一般吸水高度和普通离心泵差不多,安全吸水高度保持在6米以下为宜,特殊结构如射流式自吸泵可以达到9米。但是普通离心泵的泵腔(上图2中红色框选部分)比较小,甩出液体后产生的真空可能不足以将外部液体压入泵腔内,故自吸泵吸水要比普通离心泵方便,吸程相对(并不一定)来说比普通离心泵高。
关于自吸泵和离心泵的常见误区
自吸泵吸程比离心泵高。错误,自吸泵也是普通离心泵改装而来,虽然增大了泵腔和入水口高度,但是他的吸水高度并不一定比普通离心泵高,它只是方便了吸水,并不是增加了吸水高度。吸水高度主要看泵的必须汽蚀余量,必须汽蚀余量越低,吸水高度越高。
自吸泵不需要灌水就可以。错误,因为自吸泵也是离心泵的结构,第一次使用也是必须要灌水,只有泵腔里面的水被甩出后产生真空才会吸水。这个吸水过程和普通离心泵是一样的,因此自吸泵第一次运行也必须要灌水。
自吸泵不需要底阀。错误,对于任何泵如果是吸入式模式(液位比水泵中心低)的,在吸入管的前端都建议要安装底阀,安装底阀的另外一个作用就是方便在灌水的时候把吸入水管也灌满水,这样泵在工作时产生的真空区域不至于被吸入管存在的空气填充,从而避免吸水失败。事实上,很多用户在第一次使用离心泵或自吸泵吸水时都会吸水失败,失败的主要原因就是进水管里面没有灌满水导致的。
青岛西子环保研究院有限公司
二零二四年 六月
